材料声学性能测试系统(阻抗管)

发布日期：2023-09-15 09:00

材料声学性能测试系统（Material Acoustic Characteristics Test System）简称SX-MACTS。

该系统可测定材料的法向吸声系数和隔声量及其它声特性参数。如果连接管道转换接口，还可以实现消声器传声损失测试。

该系统测试结果与国际顶尖品牌测试结果一致，操作流程简单易学，可与我司多层材料声特性优化设计软件无缝融合。

符合标准：

GB/T 18696.2-2002 《声学阻抗管中吸声系数和声阻抗的测量第2部分:传递函数法》
GB/Z 27764-2011 《声学阻抗管中传声损失的测量传递矩阵法》
ISO 10534-2:1998 《Acoustics — Determination of sound absorption coefficient and impedance in impedance tubes — Part 2: Transfer-function method》
ASTM E1050-19 《Standard Test Method for Impedance and Absorption of Acoustical Materials Using a Tube, Two Microphones and a Digital Frequency Analysis System》
ASTM E2611-19 《Standard Test Method for Normal Incidence Determination of Porous Material Acoustical Properties Based on the Transfer Matrix Method》

该系统测量适用范围：

一、系统功能

系统的主要功能：

二、硬件系统

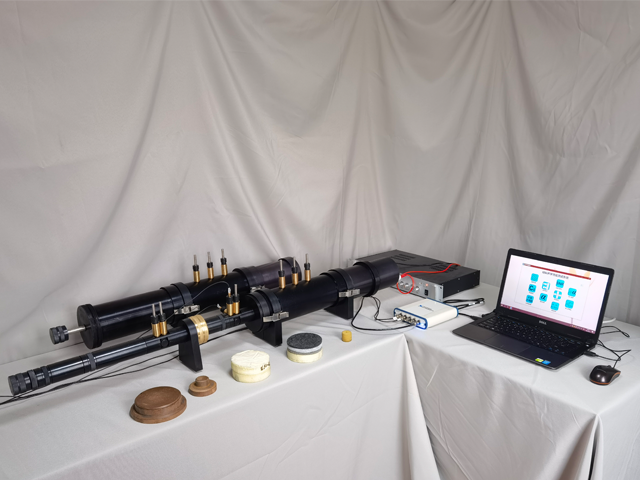

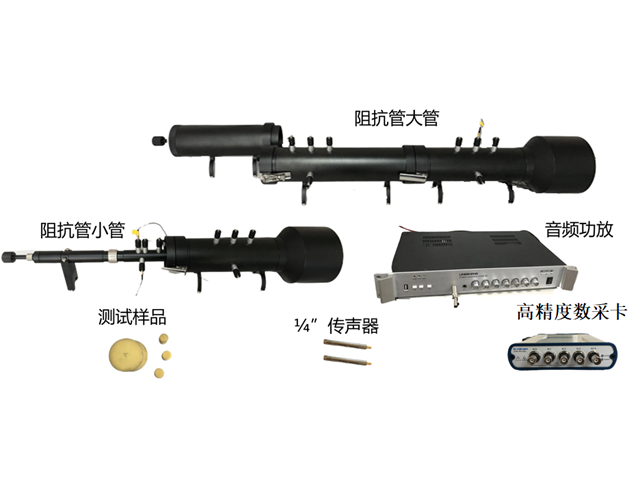

该系统硬件由以下几个部分组成：

阻抗管：分为大管和小管两种管径尺寸。

大管主要用于测量50Hz~1600Hz频带内的材料声特性；

小管主要用于测量350Hz~6400Hz频带内的材料声特性。

传声器：1/4英寸传声器两个。

数据采集卡：高精度数据采集卡。

音频功率放大器：用于驱动阻抗管内的发声器件。

三、软件系统

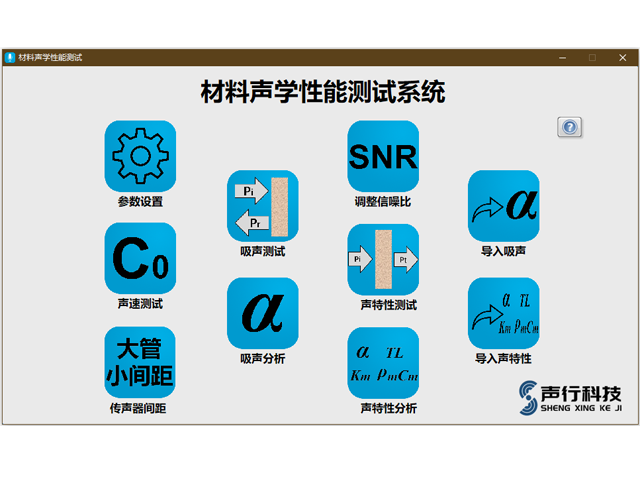

软件系统主要由以下模块组成：参数设置、声速测量、信噪比调整、吸声测试、吸声分析、声特性测试、声特性分析、导入吸声和导入声特性。其中：

参数设置：设置测试需要使用的各项参数。
声速测试：测试阻抗管中空气声速。
吸声测试：用于吸声系数计算的传递函数的测试、显示、记录等。
吸声分析：用于计算、显示、保存材料的法向吸声系数。测试结果显示为吸声系数与频率的曲线，有线性谱和1/3倍频程谱两种显示模式。
调整信噪比：用于调节功放输出的音量和信噪比。
声特性测试：用于材料声特性计算的传递函数测试、显示、记录等。
声特性分析：用于计算、显示、保存材料的法向吸声系数、法向隔声量、体积弹性模量、阻尼因子和声特性阻抗。其中材料的法向吸声系数、法向隔声量有线性谱和1/3倍频程谱两种显示模式。
导入吸声：用于打开查看存储的吸声系数测试记录。
导入声特性：用于打开查看存储的材料声特性测试记录。

四、与国际顶尖进口设备对比

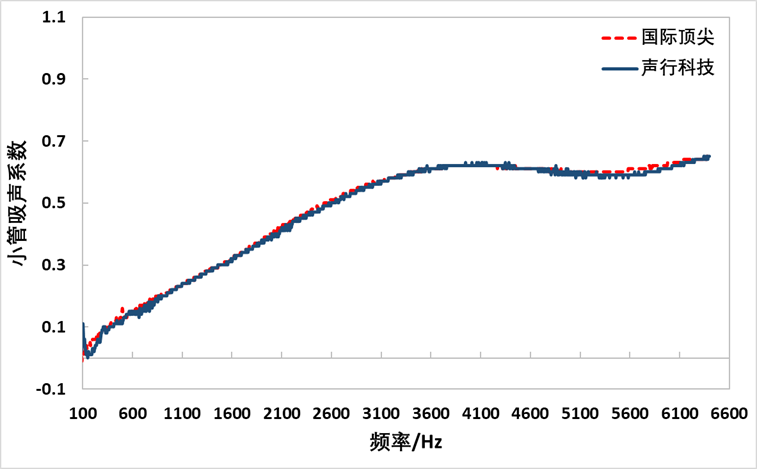

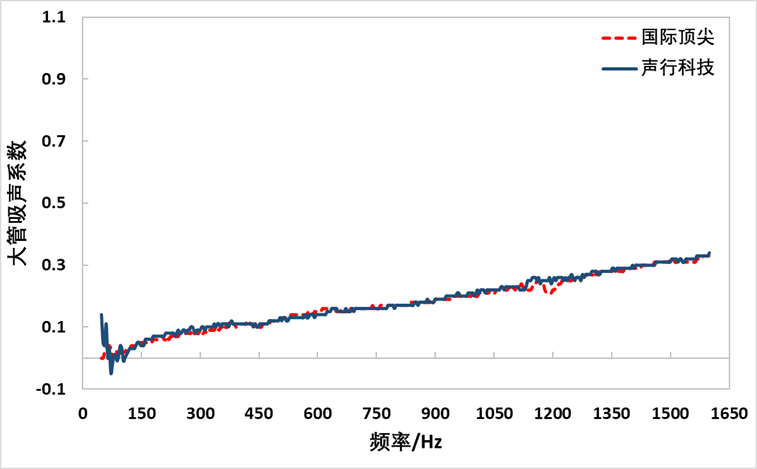

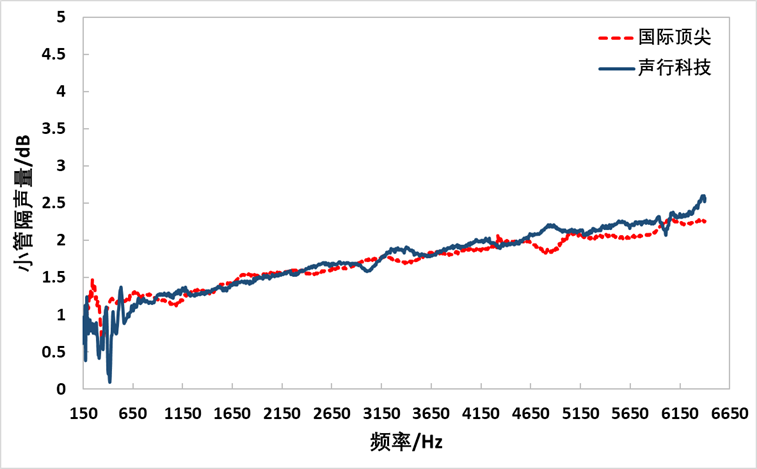

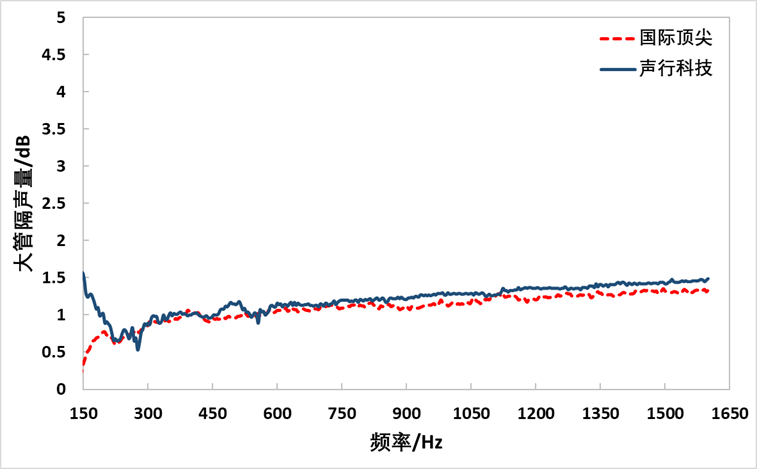

下图是我司阻抗管与国际顶尖品牌阻抗管吸声系数和隔声量比对结果。
